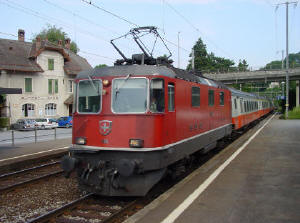

	Désignation / Designation / Bezeichnung			Re 420 (Re 4/4 II)
	Numéro de série / Serial number / Serienummer			11101-11106
	Tension ligne de contact / Supply tension of overhead wire / Fahrdrahtspannung			15000 V 16.7 Hz ~
	Ecartement / Gauge / Spurweite			1435 mm
	Vitesse maximum / Maximum speed / Höchstgeschwindigkeit			140 km/h
	Poids en service			80 tonnes
	Poids adhérant			80 tonnes
	Longueur hors tampon / Length over buffers /			14800 mm
	Hauteur / Height / Höhe			4460 mm
	Largueur / Width / Länge			2950 mm
Etat au 01.01.2005 11101 11106 11107 11155 11156 11254 11255 11349 11371 11397	Puissance / Power / Leistung			4700 kW 6320 CV/hp/PS
	Diamètres des roues / Wheel diameter / Raddurchmesser			1260 mm
	Démultiplication / Gear ratio / Übersetzungsverhältnis			1:2.636
	Disposition des essieux / Wheel arrangement / Achsfolge			Bo'Bo'
	Places assises 1ère classe / Seats 1st class / Sitzplätze 1. Klasse			--
	Places assises 2ème classe / Seats 2nd class / Sitzplätze 2. Klasse			--
	Empattement total / Total wheelbase / Gesamtachsstand			10700 mm
	Empattement du bogie / Bogie wheelbase / Drehgestellachsstand			2800 mm
	Date de mise en service			1964-1966
	Constructeur / Builders / Ersteller			SLM/BBC/MFO
Numéro d'identification et galerie de photos (cliquez sur les miniatures pour avoir toutes les informations et photos)	Nom de baptême	Date de mise en service	Date de baptême	Remarques / Remarks / Bemerkungen
11101				Prototype 11201
11102				Prototype 11202
11103				Prototype 11203 Longueur hors tampon15580 mm 1972 Livrée Swiss Express
11104				Prototype 11204
11105				Prototype 11205
11106		1966		Prototype 11206 Longueur hors tampon 15580 mm 1972 Livrée Swiss Express
f =commande par radio



Source et bibliographie Bulletin des CFF 1/1961 Bulletin des CFF 12/1974 Tiré à part Etape importante pour la traction 224 locomotives unifiées Re 4/4 II et III de Paul Winter Dessin technique SBB GS VII 74 100000 de Secrétariat général des CFF Die elektrischen und Dieseltriebfahrzeuge Schweizerischer Eisenbahnen Die Lokomotiven der Schweizerischen Bundesbahnen (SBB) de Claude Jeanmaire SBB Lokomotiven und Triebwagen Locomotives et automotrices CFF du Secrétariat général des CFF Lokomotiven und Triebwagen der Schweizer Bahnen Band 1 Schweizerische  Bundesbahnen (SBB) de Peter Willen Revue Brown Boveri 10/1970 Tiré à part La Locomotive de grande puissance Re 4/4 II des Chemins de fer fédéraux suisses Swiss Railways Locomotives Railcars & Trams de Chris Appleby Universallok Re 4/4 II+III Ronald Gohl, Dominik Madörin Triebfahrzeuge der Schweiz de Théo Stolz
