Désignation / Designation / BezeichnungRABDe 510 (RABDe 12/12)
Numéro de série / Serial number / Serienummer 000-017
Tension ligne de contact / Supply tension of overhead wire / Fahrdrahtspannung 15000 V 16.7 Hz ~
Ecartement / Gauge / Spurweite 1435 mm
Vitesse maximum / Maximum speed / Höchstgeschwindigkeit 125 km/h
Poids en service 170 tonnes
Poids adhérant 170 tonnes
Longueur hors tampon / Length over buffers / 73300 mm
Hauteur / Height / Höhe 4500 mm
Largueur / Width / Länge 2900 mm
Etat au 01.01.2005 Puissance / Power / Leistung 2444 kW 3320 CV/hp/PS

Diamètres des roues / Wheel diameter / Raddurchmesser 850 mm
Démultiplication / Gear ratio / Übersetzungsverhältnis 1:2.913
Disposition des essieux / Wheel arrangement / Achsfolge Bo'Bo'Bo'Bo'Bo'Bo'
Places assises 1ère classe / Seats 1st class / Sitzplätze 1. Klasse 56
Places assises 2ème classe / Seats 2nd class / Sitzplätze 2. Klasse 144
Empattement total / Total wheelbase / Gesamtachsstand 69300 mm
Empattement du bogie / Bogie wheelbase / Drehgestellachsstand 2600 mm
Date de mise en service 1965-1967
(1997-2000)
Constructeur / Builders / Ersteller SWP/FFA/SAAS/BBC

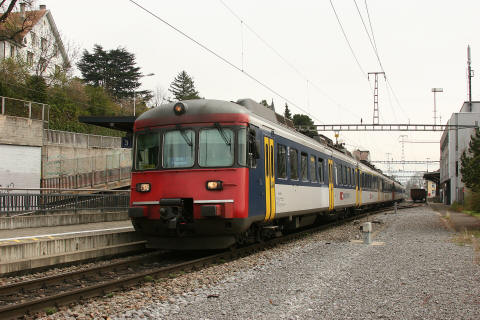

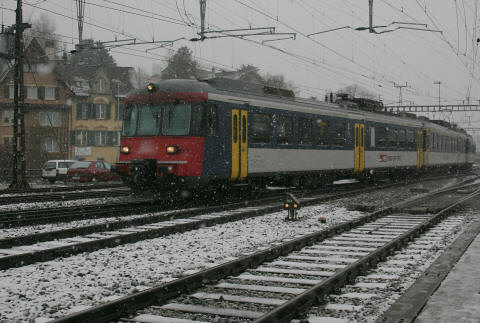

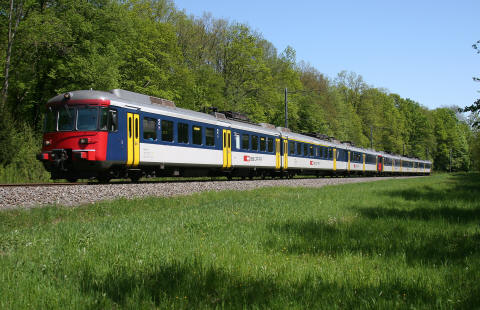

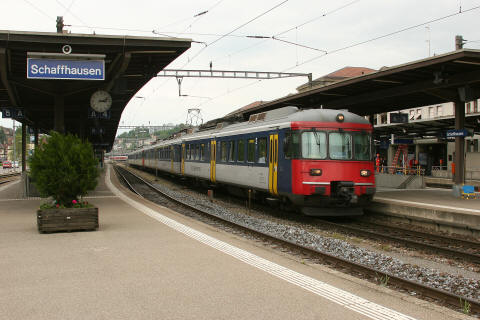

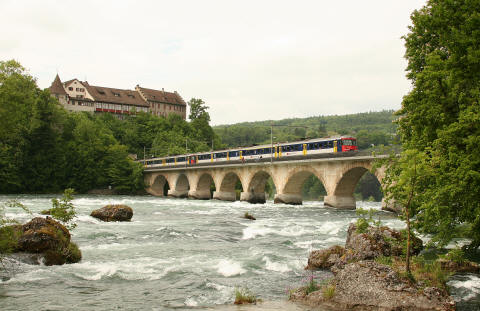

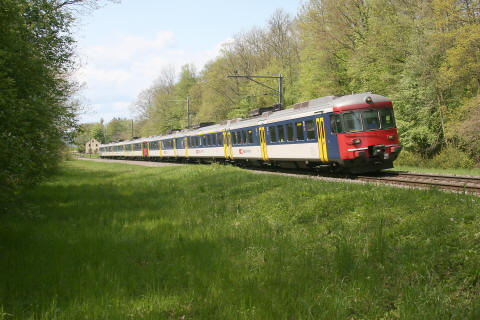

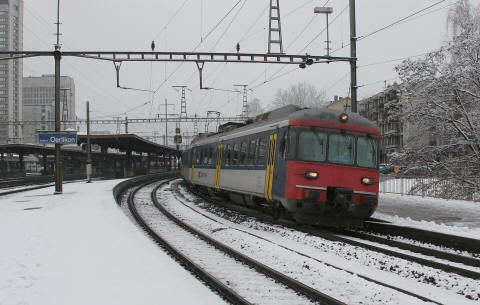

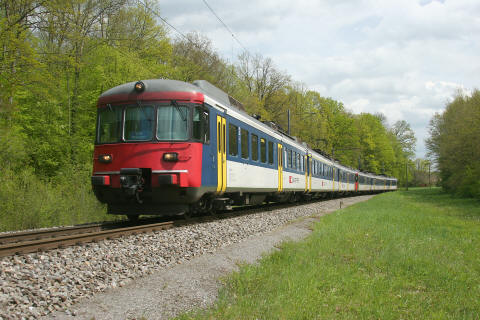

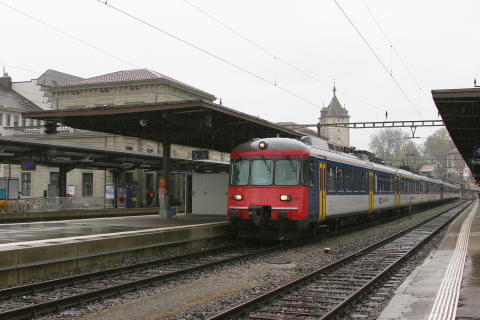

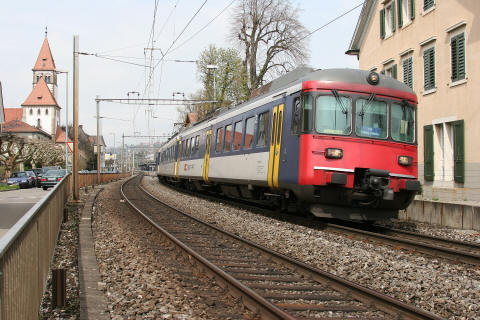

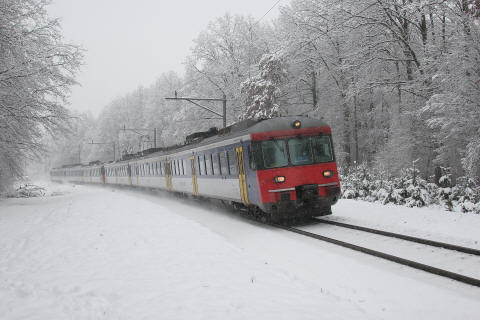

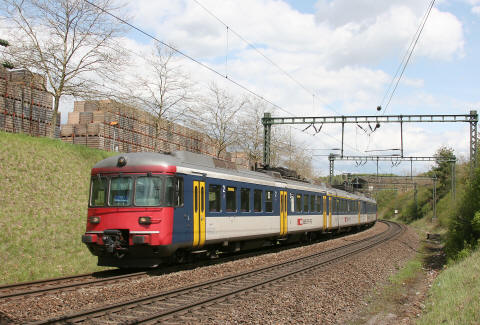

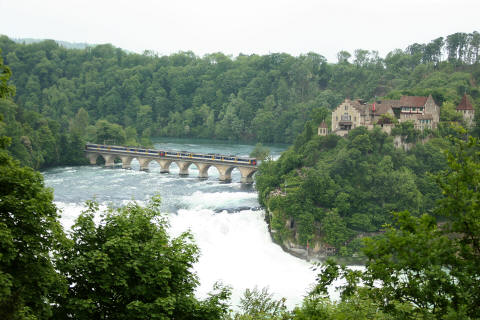

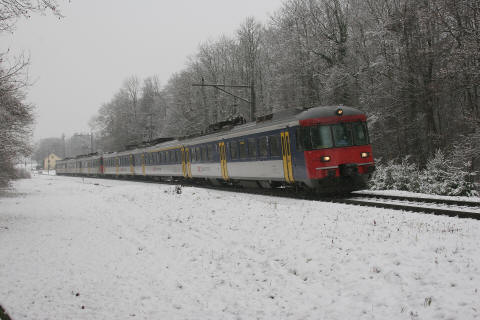

Numéro d'identification et galerie de photos (cliquez sur les miniatures pour avoir toutes les informations et photos) Nom de baptême Date de mise en service Date de baptême Remarques / Remarks / Bemerkungen
510 000-3
15.09.1965 15.08.2000 ex RABDe 12/12 Nr. 1101
510 001-1
  10.02.1966   17.04.2000 ex RABDe 12/12 Nr. 1102
510 002-9
  22.12.1966   15.09.2000 ex RABDe 12/12 Nr. 1103
510 003-7
  11.01.1966   ??.??.???? ex RABDe 12/12 Nr. 1104
510 004-5   18.01.1966   11.11.1997 ex RABDe 12/12 Nr. 1105
510 005-2   31.03.1996   ??.??.???? ex RABDe 12/12 Nr. 1106
510 006-0   15.03.1966   ??.??.???? ex RABDe 12/12 Nr. 1107
510 007-8   31.03.1966   07.09.1999 ex RABDe 12/12 Nr. 1108
510 008-6
  31.03.1966   03.08.1998 ex RABDe 12/12 Nr. 1109
510 009-4
  31.05.1966   03.08.1998 ex RABDe 12/12 Nr. 1110
510 010-2   02.08.1966   20.12.1999 ex RABDe 12/12 Nr. 1111
23.02.2002 Accident à Effretikon
09.04.2001 Radiée
510 011-0   21.11.1966   07.04.1998 ex RABDe 12/12 Nr. 1112
510 012-8
  15.09.1966   03.08.1998 ex RABDe 12/12 Nr. 1113
510 013-6
  06.01.1967   13.10.1998 ex RABDe 12/12 Nr. 1114
510 014-4
  25.10.1966   09.06.1998 ex RABDe 12/12 Nr. 1115
510 015-1

  22.12.1966   18.12.1997 ex RABDe 12/12 Nr. 1116
RABDe 12/12 Nr. 1117   10.11.1967   ??.04.1971
510 016-9
  02.05.1967   10.12.1998 ex RABDe 12/12 Nr. 1118
RABDE 4/4 1119   ??.08.1967   ??.03.1971
510 017-7
   ??.11.1967   07.05.1999 ex RABDe 12/12 Nr. 1120



Source et Bibliographie
Dessin technique SBB GS VII 74 100000 de Secrétariat général des CFF
Die elektrischen und Dieseltriebfahrzeuge Schweizerischer Eisenbahnen Die Triebwagen der Schweizerischen Bundesbahnen (SBB) de Claude Jeanmaire
Die 120 Lokomotiven Ae 6/6 11491-11520 von Schweizerische Bundesbahnen
Gotthardlok Ae 6/6 de Hans-Bernhard Schönborn
SBB Lokomotiven und Triebwagen Locomotives et automotrices CFF du Secrétariat général des CFF
Locomotive de 6000 ch, type Ae 6/6 Chemins de fer fédéraux de SLM Société Suisse pour la Construction de Locomotives et Machines, BBC Société Anonyme Brown, Boveri et Cie, Ateliers de Constructions Oerlikon
Locomotive série Ae 6/6 de 6000 ch de Chemins de Fer Fédéraux Suisses, Société Suisse pour la Construction de Locomotives et Machines, Société Anonyme Brown, Boveri et Cie
Lokomotiven und Triebwagen der Schweizer Bahnen Band 1 Schweizerische  Bundesbahnen (SBB) de Peter Willen
Schweizer Eisenbahn-Revue 12/2003
Swiss Railways Locomotives Railcars & Trams de Chris Appleby
Triebfahrzeuge der Schweiz de Théo Stolz
