Désignation / Designation / Bezeichnung | Ae 610 (Ae 6/6) | ||
| Numéro de série / Serial number / Serienummer | 11403-11425 | |||
| Tension ligne de contact / Supply tension of overhead wire / Fahrdrahtspannung | 15000 V 16.7 Hz ~ | |||
| Ecartement / Gauge / Spurweite | 1435 mm | |||
| Vitesse maximum / Maximum speed / Höchstgeschwindigkeit | 125 km/h | |||
| Poids en service | 120 tonnes | |||
| Poids adhérant | 120 tonnes | |||
| Longueur hors tampon / Length over buffers / | 18400 mm | |||
| Hauteur / Height / Höhe | 4500 mm | |||
| Largueur / Width / Länge | 2950 mm | |||
| Etat au 01.05.2007 11401 11402 11403 11425 11426 11520 |
Puissance / Power / Leistung | 4300 kW 5848 CV/hp/PS | ||
| Diamètres des roues / Wheel diameter / Raddurchmesser | 1260 mm | |||
| Démultiplication / Gear ratio / Übersetzungsverhältnis | 1:2.560 | |||
| Disposition des essieux / Wheel arrangement / Achsfolge | Co'Co' | |||
| Places assises 1ère classe / Seats 1st class / Sitzplätze 1. Klasse | -- | |||
| Places assises 2ème classe / Seats 2nd class / Sitzplätze 2. Klasse | -- | |||
| Empattement total / Total wheelbase / Gesamtachsstand | 13000 mm | |||
| Empattement du bogie / Bogie wheelbase / Drehgestellachsstand | 4300 mm | |||
| Date de mise en service | 1955-1958 | |||
| Constructeur / Builders / Ersteller | SLM/BBC/MFO | |||
| Numéro d'identification et galerie de photos (cliquez sur les miniatures pour avoir toutes les informations et photos) | Nom de baptême | Date de mise en service | Date de baptême | Remarques / Remarks / Bemerkungen |

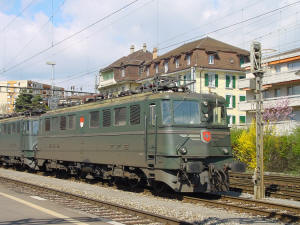

11403  |
Schwyz | 14.10.1955 | Livrée en chrome appelée moustaches 04.09.1997 Accident à Chur avec Re 4/4 11215 |
|
11404 |
Luzern | 15.11.1955 | Livrée en chrome appelée moustaches | |
11405 |
Nidwalden | 16.12.1955 | Livrée en chrome appelée moustaches | |
 |
Obwalden | 23.02.1956 | Livrée en chrome appelée moustaches 21.06.1989 Accident à Göschenen 31.07.2005 Radiée 31.07.2006 Radiée |
|
11407
  |
Aargau | 31.03.1956 | Livrée en chrome appelée moustaches | |
    |
Solothurn | 09.05.1956 | Livrée en chrome appelée moustaches 02.06.2006 Radiée |
|
 |
Baselland | 20.07.1956 | Livrée en chrome appelée moustaches 11.09.2003 Radiée |
|
 |
Baselstadt | 09.08.1956 | 23.10.1954 | 1958 premier accident à Arth-Goldau 05.2001 gravement endommagé lors d'une collision avec une autre Ae 610 (Ae 6/6) 11453 en gare de Dietikon 18.09.2001 Radiée après 6 055 383 km Livrée en chrome appelée moustaches |
11411 |
Zug | 18.09.1956 | Livrée en chrome appelée moustaches | |
  |
Zürich | 14.02.1956 | Livrée en chrome appelée moustaches 11.09.2003 Radiée 31.07.2006 Radiée |
|
11413 |
Schaffhausen | 18.06.1956 | Livrée en chrome appelée moustaches 02.1959 Accident à Bellinzona |
|
11414 |
Bern/Berne |
16.10.1956 | Livrée en chrome appelée moustaches Cette locomotive est partie en Allemagne en été 1969 pour des essais de vitesse jusqu'à 200 km/h, raison de sa suspension différente Source |
|
11415   |
Thurgau | 07.03.1958 | Livrée en chrome appelée moustaches | |
11416   |
Glarus | 11.04.1958 | Livrée en chrome appelée moustaches | |
11417 |
Fribourg/Freiburg | 06.05.1958 |
 |
Livrée en chrome appelée moustaches 11.09.2003 Radiée 17.03.2005 Remise en service |
  |
St. Gallen | 30.05.1958 | Livrée en chrome appelée moustaches 15.06.2005 Radiée 31.12.2006 Radiée |
|
11419 |
Appenzell I. Rh. | 04.07.1958 | Livrée en chrome appelée moustaches 27.02.1990 Accident à Erstfeld |
|
610 420-2  |
Appenzell A. Rh | 22.09.1958 | Livrée en chrome appelée moustaches ??.??.???? Ex Ae 6/6 11420 Livrée SBB Cargo |
|
11421     |
Grischun/Graubünden | 02.04.1958 | Livrée en chrome appelée moustaches | |
11422         |
Vaud | 30.04.1958 | Livrée en chrome appelée moustaches | |
11423 |
Valais/Wallis | 31.05.1958 | Livrée en chrome appelée moustaches | |
11424 |
Neuchâtel | 06.06.1958 | Livrée en chrome appelée moustaches | |
11425 |
Genève | 27.06.1958 | Livrée en chrome appelée moustaches 29.07.1988 Accident à Effingen |
|
| Source et Bibliographie Dessin technique SBB GS VII 74 100000 de Secrétariat général des CFF Die 120 Lokomotiven Ae 6/6 11401-11520 von Schweizerische Bundesbahnen Die elektrischen und Dieseltriebfahrzeuge Schweizerischer Eisenbahnen Die Lokomotiven der Schweizerischen Bundesbahnen (SBB) de Claude Jeanmaire Gotthardlok Ae 6/6 de Hans-Bernhard Schönborn SBB Lokomotiven und Triebwagen Locomotives et automotrices CFF du Secrétariat général des CFF Locomotive de 6000 ch, type Ae 6/6 Chemins de fer fédéraux de SLM Société Suisse pour la Construction de Locomotives et Machines, BBC Société Anonyme Brown, Boveri et Cie, Ateliers de Constructions Oerlikon Locomotive série Ae 6/6 de 6000 ch de Chemins de Fer Fédéraux Suisses, Société Suisse pour la Construction de Locomotives et Machines, Société Anonyme Brown, Boveri et Cie Lokomotiven und Triebwagen der Schweizer Bahnen Band 1 Schweizerische Bundesbahnen (SBB) de Peter Willen Schweizer Eisenbahn-Revue 12/2003 Swiss Railways Locomotives Railcars & Trams de Chris Appleby Triebfahrzeuge der Schweiz de Théo Stolz |
