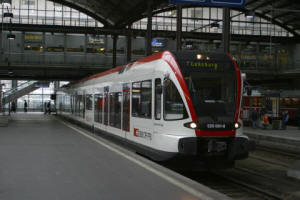

Désignation / Designation / Bezeichnung | RABe 520 | ||
| Numéro de série / Serial number / Serienummer | 000-016 | |||
| Tension ligne de contact / Supply tension of overhead wire / Fahrdrahtspannung | 15000 V 16.7 Hz ~ | |||
| Ecartement / Gauge / Spurweite | 1435 mm | |||
| Vitesse maximum / Maximum speed / Höchstgeschwindigkeit | 115 km/h | |||
| Poids en service | 99.1 tonnes | |||
| Poids adhérant | ??? tonnes | |||
| Longueur hors tampon / Length over buffers / | 53430 mm | |||
| Hauteur / Height / Höhe | ||||
| Largueur / Width / Länge | ||||
Etat au 01.01.2005 © SBB CFF FFs |
Puissance / Power / Leistung | 760 kW 1034 CV/hp/PS | ||
| Diamètres des roues / Wheel diameter / Raddurchmesser | ??? mm | |||
| Démultiplication / Gear ratio / Übersetzungsverhältnis | 1:??? | |||
| Disposition des essieux / Wheel arrangement / Achsfolge | ??? | |||
| Places assises 1ère classe / Seats 1st class / Sitzplätze 1. Klasse | ||||
| Places assises 2ème classe / Seats 2nd class / Sitzplätze 2. Klasse | ||||
| Empattement total / Total wheelbase / Gesamtachsstand | 46830 mm | |||
| Empattement du bogie / Bogie wheelbase / Drehgestellachsstand | ??? mm | |||
| Date de mise en service | 2002 | |||
| Constructeur / Builders / Ersteller | Stadler | |||
| Numéro d'identification et galerie de photos (cliquez sur les miniatures pour avoir toutes les informations et photos) | Nom de baptême | Date de mise en service | Date de baptême | Remarques / Remarks / Bemerkungen |
| 520 000-1 | Seon | 09.08.2002 | ||
520 001-9 |
Beinwil am See | 13.06.2002 | 22.06.2002 | |
520 002-7
  |
Hochdorf | 13.06.2002 | 22.06.2002 | |
| 520 003-5 | Emmen | 08.08.2002 | 14.12.2002 | |
| 520 004-3 | 13.08.2002 | |||
| 520 005-0 | Eschenbach | 18.10.2002 | ||
520 006-8
 |
Hitzkirch | 16.10.2002 | ||
| 520 007-6 | Boniswil | |||
| 520 008-4 | Stadt Luzern | 08.11.2002 | ||
| 520 009-2 | Schloss Heidegg | 08.12.2002 | ||
| 520 010-0 | 06.12.2002 | |||
| 520 011-8 | Ballwil | 06.12.2002 | ||
| 520 012-6 | Hallwil | 20.12.2002 | ||
| 520 013-4 | Lenzburg | 06.02.2003 | ||
| 520 014-2 | Gelfingen | 19.02.2003 | ||
| 520 015-9 | 24.05.2003 | |||
| 520 016-7 | Birrwil | 23.05.2003 | ||
 Source
et BibliographieDessin technique SBB GS VII 74 100000 de Secrétariat général des CFF Die 120 Lokomotiven Ae 6/6 11491-11520 von Schweizerische Bundesbahnen Gotthardlok Ae 6/6 de Hans-Bernhard Schönborn SBB Lokomotiven und Triebwagen Locomotives et automotrices CFF du Secrétariat général des CFF Locomotive de 6000 ch, type Ae 6/6 Chemins de fer fédéraux de SLM Société Suisse pour la Construction de Locomotives et Machines, BBC Société Anonyme Brown, Boveri et Cie, Ateliers de Constructions Oerlikon Locomotive série Ae 6/6 de 6000 ch de Chemins de Fer Fédéraux Suisses, Société Suisse pour la Construction de Locomotives et Machines, Société Anonyme Brown, Boveri et Cie Schweizer Eisenbahn-Revue 12/2003 Swiss Railways Locomotives Railcars & Trams de Chris Appleby |
 |
